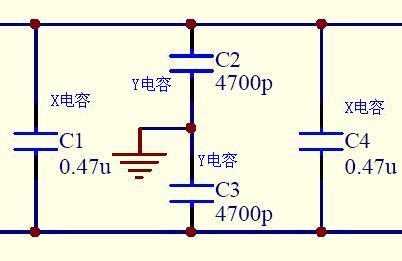

安規電容是指用于這樣的場合，即電容器失效后，不會導致電擊，不危及人身安全. 它包括了X電容和Y電容。 x電容是跨接在電力線兩線（L-N）之間的電容，一般選用金屬薄膜電容；Y電容是分別跨接在電力線兩線和地之間（L-E，N-E）的電容，一般是成對出現�；�于漏電流的限制，Y電容值不能太大，一般X電容是uF級，Y電容是nF級。X電容抑制差模干擾，Y電容抑制共模干擾。

安規電容安全等級

安規電容安全等級 應用中允許的峰值脈沖電壓 過電壓等級（IEC664）

　　 X1 >2.5kV ≤4.0kV Ⅲ

　　 X2 ≤2.5kV Ⅱ

　　 X3 ≤1.2kV ——

　　 安規電容安全等級 絕緣類型 額定電壓范圍

　　 Y1 雙重絕緣或加強絕緣 ≥ 250V

　　 Y2 基本絕緣或附加絕緣 ≥150V ≤250V

　　 Y3 基本絕緣或附加絕緣 ≥150V ≤250V

　　 Y4 基本絕緣或附加絕緣 <150V

　　 Y  電容的電容量必須受到限制，從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和對系統EMC性能影響的目的。GJB151規定Y電容的容量應不大于0.1uF。Y電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象，Y電容的耐壓性能對保護人身安全具有重要意義。


注意事項


(1).抑制電源電磁干擾用電容器

　　當在電源跨線電路中使用電容器來消除噪音時，不僅僅只有正常電壓，還必須考慮到異常的脈沖電壓（如閃電）的產生，這可能會導致電容器冒煙或者起火。所以，跨線電容器的安全標準對于在不同國家有嚴格規定，故必須使用經過安全認證的電容器。


(2).不允許將直流電容器用作跨線電容器使用

　　對于X2類抑制電源電磁干擾用電容器應適用于在電容器失效時不會導致電擊危險的場合，如電源跨線路連接，可承受2.5kV的脈沖電壓。

　　 對于Y2類抑制電源電磁干擾用電容器應適用于在電容器失效時不會導致電擊危險的場合，用于電源跨線路連接時，能承受5kV的脈沖電壓沖擊，不致發生擊穿現象。

　　 安規電容，采用 IEC 標準，先進的生產技術和嚴謹?shù)馁|(zhì)量保證體系。 　　根據IEC 60384-14，電容器分為X電容及Y電容， 1. X電容是指跨于L-N之間的電容器， 2. Y電容是指跨于L-G/N-G之間的電容器。 (L=Line, N=Neutral, G=Ground) 　　X電容底下又分為X1, X2, X3，主要差別在于: 1. X1耐高壓大于2.5 kV, 小于等于4 kV, 2. X2耐高壓小于等于2.5 kV, 3. X3耐高壓小于等于1.2 kV

　　 Y電容底下又分為Y1, Y2, Y3，Y4, 主要差別在于: 1. Y1耐高壓大于8 kV, 2. Y2耐高壓大于5 kV, 3. Y3耐高壓 n/a 4. Y4耐高壓大于2.5 kV

　　 X,Y電容都是安規電容,火線零線間的是X電容,火線與地間的是Y電容.它們用在電源濾波器里,起到電源濾波作用,分別對共模,差模干擾起濾波作用.安規電容是指用于這樣的場合，即電容器失效后，不會導致電擊，不危及人身安全. 安規電容安全等級 應用中允許的峰值脈沖電壓 過電壓等級（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV —— 安規電容安全等級 絕緣類型 額定電壓范圍 Y1 雙重絕緣或加強絕緣 ≥ 250V Y2 基本絕緣或附加絕緣 ≥150V ≤250V Y3 基本絕緣或附加絕緣 ≥150V ≤250V Y4 基本絕緣或附加絕緣 <150V  Y電容的電容量必須受到限制，從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和對系統EMC性能影響的目的。GJB151規定Y電容的容量應不大于0.1uF。Y電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象，Y電容的耐壓性能對保護人身安全具有重要意義。

　　在濾波電路上有X電容，就是跨接L-N線；Y電容就是N-G線。在安規標準上有按脈沖電壓分X1,X2,X3電容；按絕緣等級來分Y1,Y2,Y3來分。（這些都不是按什么材質來分的，以后多學習。）至于安規標準各個國家有一些差別，但額定電壓無非就是250和400。各大廠家做的安規電容就是要滿足這個安規標準的需求，一個安規電容可以滿足Y電容的要求，也有可以做成滿足X電容要求。所以就有的安規電容上標X1Y1,X1Y2...

　　火線與0線之間接個電容就是是X,而火線與地線之間接個電容像個Y。由于火線與0線直接電容，受電壓峰值的影響，避免短路，比較注重的參數就是耐壓等級，在電容值上沒有定限制值�；鹁�與地線直接電容要涉及到漏電安全的問題，因此它注重的參數就是絕緣等級，正如 james bai所說的，太大的容值電容會在電源斷電后對人對器件產生影響。
